Фильтры жидкостные сетчатые для трубопроводов на условные давления 1,6 и 4,0 МПа предназначены для защиты насосного и другого оборудования в технологических установках нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности, при работе которого размер твердых частиц механических примесей в жидкости должен быть не более 200 мкм. Фильтры изготавливаются из материала:

• 09Г2С-6 – температура транспортируемой жидкости от минус 40 до 200°С;
• 09Г2С-8 – температура транспортируемой жидкости от минус 60 до 200°С;
• 12Х18Н10Т – температура транспортируемой жидкости от минус 40 до 300°С.

Конструктивное исполнение по способу соединения с трубопроводом: исполнение 1 – на фланцах, исполнение 2 – с помощью сварки.

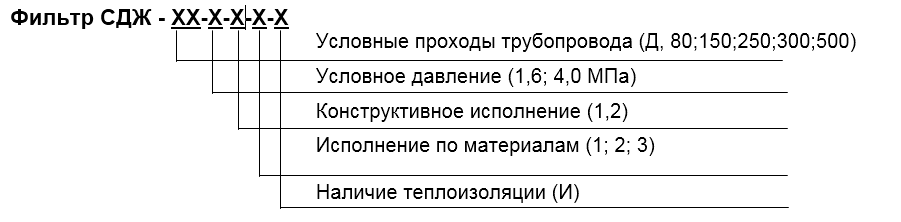

Условное обозначение фильтра жидкостного сетчатого:

Пример условного обозначения: фильтр СДЖ – 150 – 1,6 – 1 – 2 – И

Пределы применения фильтров

Проход условный, Ду мм	Давление условное Ру, МПа	Исполнение по материалам
80; 150; 250; 300; 500	1,6	1; 2
80; 150; 250; 300	1,6	3
80; 150	4,0	1; 2; 3

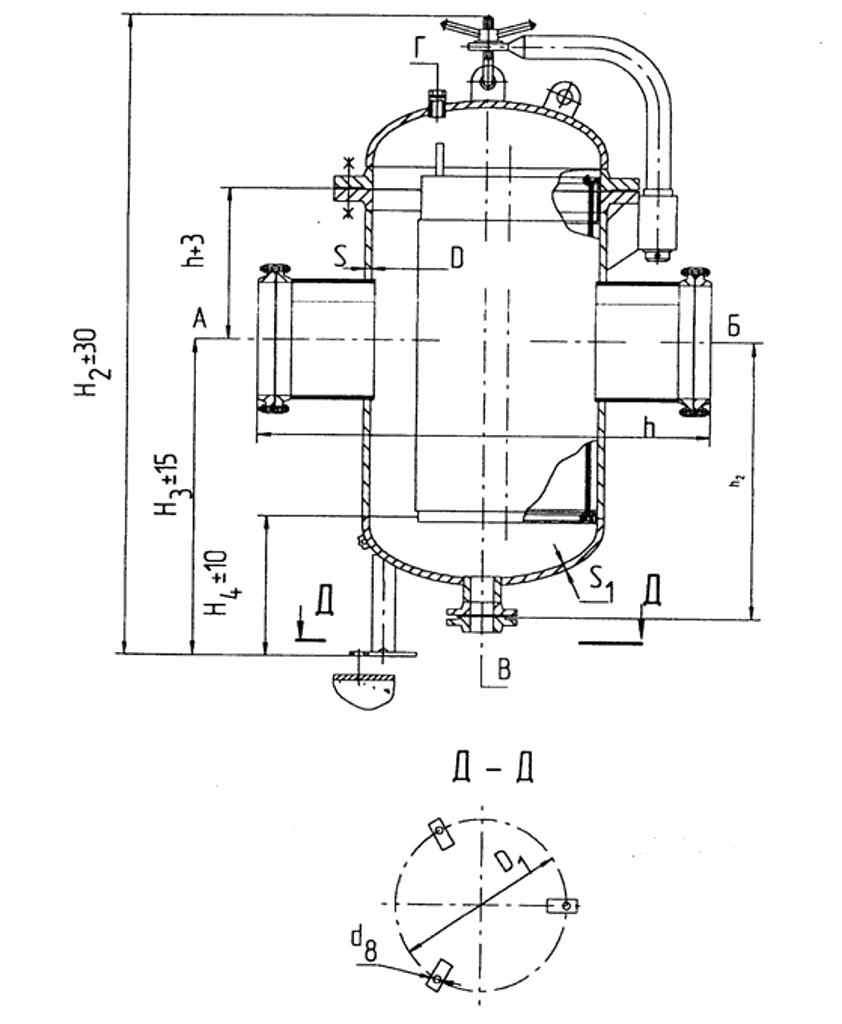

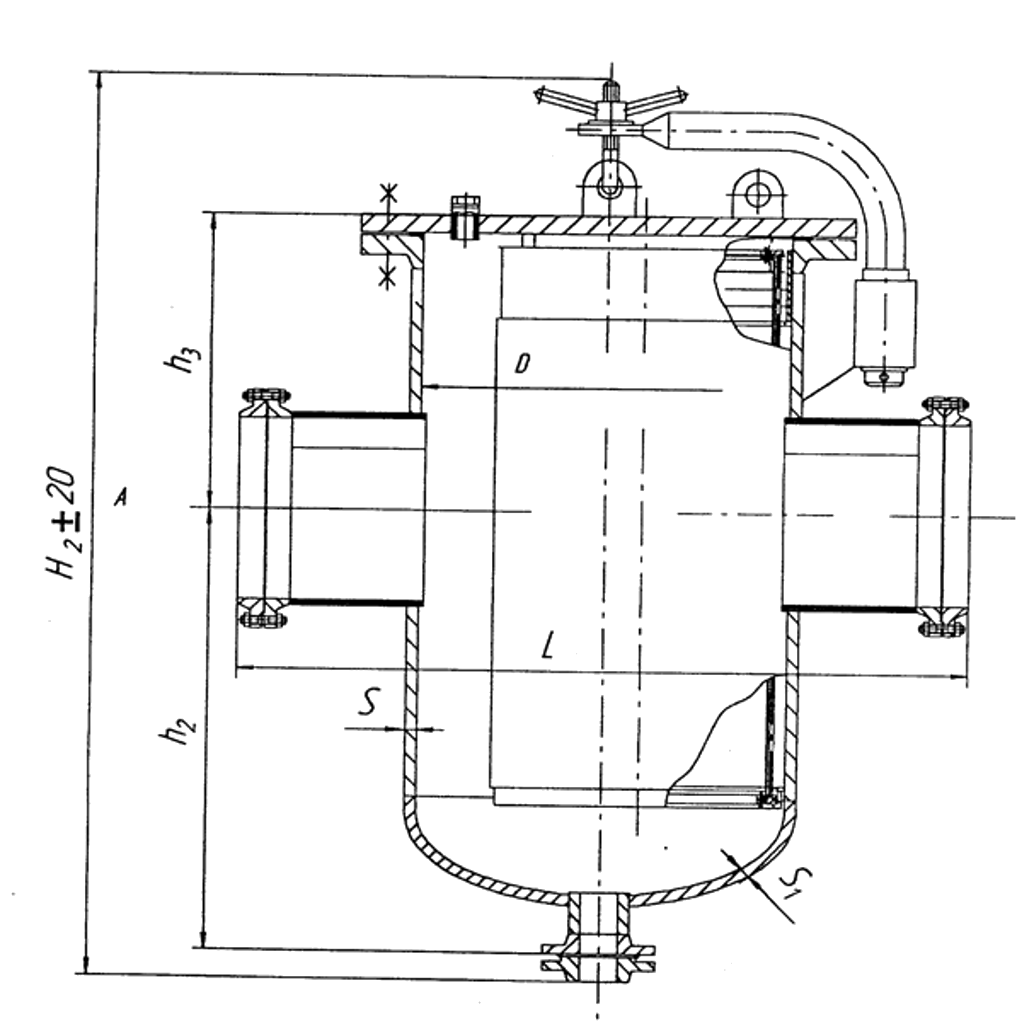

Параметры и размеры фильтров

Размеры в мм

Обозначение фильтра	Проход Условный Ду	V,м3	Поверхн. фильтрац. М2	Давление расчетное Рv, МПа	Масса, кг
СДЖ-80-1,6	80	0,05	0.18	1,6	125
СДЖ-80-4,0	80	0,05	0,18	4	184
СДЖ-150-1,6	150	0,11	0,6	1,6	265
СДЖ-150-4,0	150	0,11	0,6	4	405
СДЖ-250-1,6	250	0,41	1,53	1,6	605
СДЖ-300-1,6	300	0,41	1,53	1.6	634
СДЖ-500-1,6	500	1,45	3,08	1,6	1620
