Фильтры устанавливаются в районах с сейсмичностью, не превышающей 10 баллов по шкале MSK-6 и предназначены для эксплуатации в условиях макроклиматических районов в соответствии с ГОСТ 15150. Климатическое исполнение «У», «ХЛ» и «УХЛ».

Номинальным диаметром до DN 1000 и с номинальным давлением до PN 6,3 МПа (63 кгс/см²), предназначенные для очистки перекачиваемой среды от механических примесей, посторонних предметов, глины, парафино-смолистых отложений и окалины, образующихся во время ремонта и эксплуатации линейной части магистральных нефтепроводов и нефтепродуктопроводов и технологического оборудования, трубопроводов и резервуаров нефтеперекачивающих станций магистральных нефтепроводов и перекачивающих станций магистральных нефтепродуктопроводов.

Фильтры (далее ФГВ) по внутреннему устройству делятся на фильтры решетки далее (ФР), фильтры сетчатые дренажные далее (ФСД) и фильтры щелевые дренажные далее (ФЩД).

Фильтры (ФР) предназначены для установки перед подпорными насосами.

Фильтры (ФСД, ФЩД) предназначены для установки перед оборудованием нефтеперекачивающих станций магистрального нефтепровода (НПС)и перекачивающих станций магистрального нефтепродуктопровода (ПСН).

На фильтрах предусмотрены следующие патрубки:

• патрубок подвода и отвода среды, соответствующие диаметру присоединяемого трубопровода;
• - патрубок с установленным вентилем, краном или другим устройством, позволяющим осуществлять контроль за отсутствием давления в фильтре перед его открыванием, а также удаление воздуха при гидравлическом испытании;
• дренажный патрубок для фильтров устанавливаемых надземно.

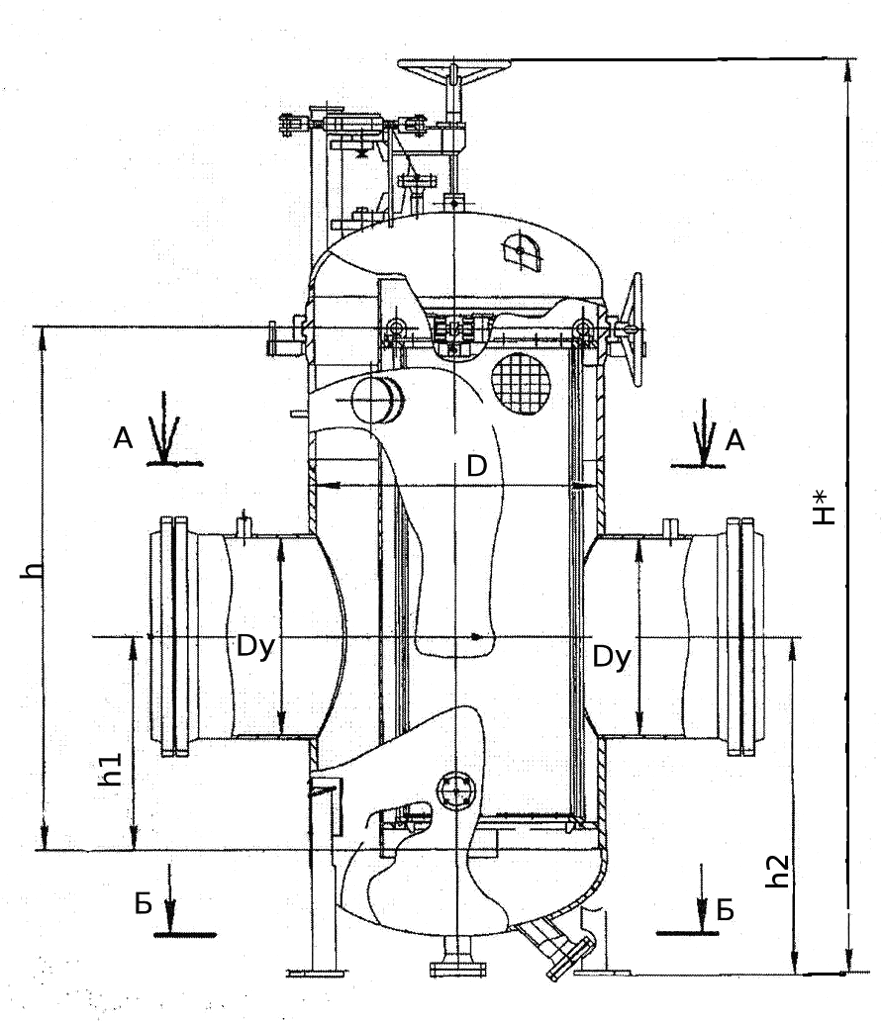

Внутри цилиндрического корпуса фильтра установлен съемный фильтрующий элемент многократного использования, изготовленный из коррозионно-стойкой стали.
Фильтрующий элемент ФР представляет собой решётку, установленную в рамную конструкцию, которая обеспечивает определенное положение решётки и направляет на неё поток нефти.

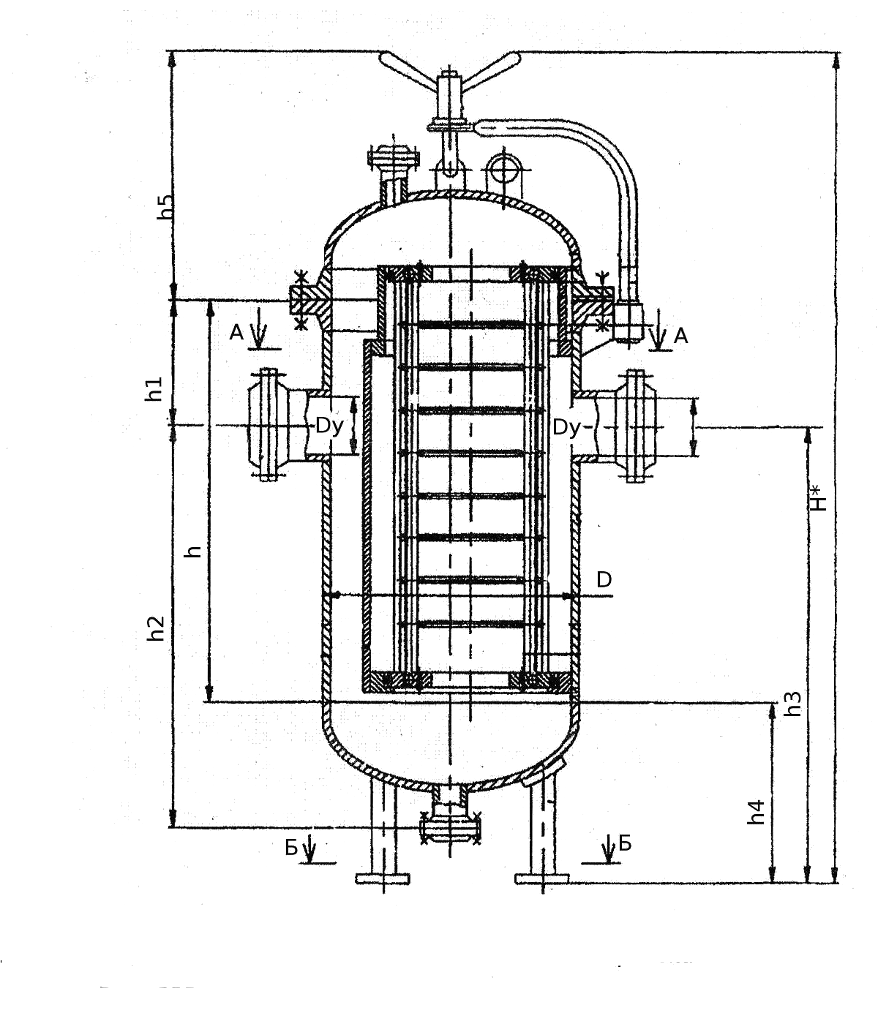

Фильтрующий элемент ФСД представляет собой цилиндрический каркас, обтянутый сеткой или перфорированную обечайку.
Фильтрующий элемент ФЩД представляет собой цилиндрический или плоский опорный каркас с выполненной на нём решёткой из профилированной проволоки V-образного сечения.
В зависимости от требований к монтажу и эксплуатации фильтры изготавливаются:

• по способу соединения с трубопроводами:
  • со штуцерами и с ответными фланцами (фланцевое соединение);
  • с патрубками под приварку (сварное соединение).
• по способу установки:
  • надземная;
  • подземная.
• по исполнению сейсмостойкости:
  • не сейсмостойкое (С0) для районов с сейсмичностью до 6 баллов включительно;
  • сейсмостойкое (С) для районов с сейсмичностью свыше 6 баллов до 9 баллов включительно;
  • повышенной сейсмостойкости (ПС) с сейсмичностью свыше 9 до 10 баллов включительно.

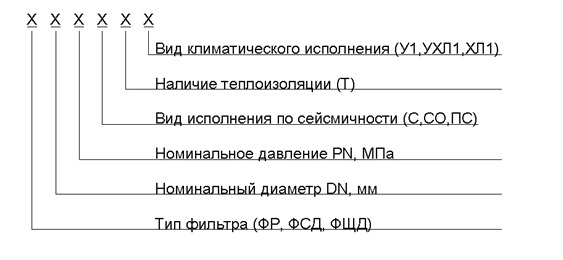

Структурная схема условного обозначения ФГВ

Основные параметры и характеристики

Наименование показателя	Значение
Номинальный диаметр присоединяемых трубопроводов, DN, мм	80	100	150	200	250	300	350	400	500	700	800	1000
